WH系列 風電葉片 雙車聯動運輸車
目前可提供四種不同承載能力，分別有15t*2，20t*2，30t*2，60t*2，主要用于風電葉片及工架在車間內各工位之間，從車間到室外露天庫房，從露天庫房到發貨位置，從發貨位置到廠房的轉運。
-
聯動30~120t承載能力
-
聯動距離可達80m，適應長達130m的葉片
-
可回轉的載物臺，使葉片被運輸時只受軸向力
-
最高速度可達1m/s
-
聯動時的內應力可控
-
底盤浮動設計，可以適應大面積場地的排水斜度和進出車間的斜坡
型號參數
Parameter 選中表格后，使用鍵盤方向鍵可左右滑動 ← →| 產品規格 | |||||
| 型號（一套兩臺） | WH30 | WH40 | WH60C | WH60 | WH120 |
| 外形回轉直徑mm | 2700 | 3200 | 4200 | 4500 | |
| 外形（高）mm（低位狀態） | 560 | 660 | 810 | ||
| 頂升行程mm | 120 | 150 | |||
| 載物平臺尺寸mm | 1600×1200 | 1900×1600 | 2600×1850 | 2700×2200 | |
| 載荷能力 | |||||
| 額定承載t（單車） | 15 | 20 | 30 | 60 | |
| 額定承載t（聯動雙車） | 30 | 40 | 60 | 120 | |
| 設備自重t（單車） | 5 | 5 | 6.5 | 8.5 | 10 |
| 電源 | |||||
| 電池類型 | 免維護鉛酸電池 | 磷酸鐵鋰電池 | |||
| 電池容量kWh | 14.4 | 25 | 50 | ||
| 典型續航里程（20℃，滿載、空載各半） | 8Km | 7Km | 8Km | 8Km | |
| 典型續航時間 | 兩個班次 | ||||
| 充電時間 | 8h | 4h | |||
| 待機時間 | ＞72h | ||||
| 充電器供電（其他電壓可選配） | AC220V/AC380V | ||||
| 基本特性 | |||||
| 雙車聯動最大中心距 | 80m | ||||
| 驅動輪直徑mm | 330 | 410 | 500 | ||
| 冰雪地車輪 | 可選配 | ||||
| 驅動電機類型 | 無刷伺服電機 | ||||
| 懸掛/自頂升類型 | 獨立液壓升降臺 | ||||
| 地面最大受壓 | 10Mpa | ||||
| 動作特性 | |||||
| 最小轉彎半徑 | 0m | ||||
| 額定行走速度 | 0~0.85m/s | 0~0.6m/s | |||
| 最高行走速度 | 0~1m/s | ||||
| 舉升速度 | 300mm/min | 200mm/min | |||
| 行走可調精度 | ±3mm | ||||
| 升降可調精度 | ±5mm | ||||
| 環境條件 | |||||
| 適用地面 | 混凝土、自流平、硬瀝青、鋼板地面等 | ||||
| 滿載爬坡能力（T1） | 2%（連續坡道。例如大面積場地的排水斜度） | ||||
| 滿載爬坡能力（T2） | 6%（短距離坡道。例如進出車間的短距離斜坡） | ||||
| 空載爬坡能力 | 20%（需考慮地面與車架的干涉或設置過渡弧） | ||||
| 防護等級 | IP54（可適應在小雨、小雪天的室外工作） | ||||
| 工作環境 | 溫度：-30~+50℃；濕度：0~95%，無凝露 | ||||
| 儲存環境 | 溫度：-15~+50℃；濕度：0~95%，無凝露 | ||||
| 其他 | |||||
| 控制方式 | 遙控操作 | ||||
| 單車運動功能 | 直行、自轉、轉彎 | ||||
| 雙車聯動運動功能 | 直行、斜行、橫移、自轉、轉彎、甩頭、甩尾及復合運動 | ||||
| 測重功能 | 重量測量、超載報警 | ||||
| 故障救援功能 | 升降臺手動降低、車輪解鎖 | ||||
| 其他功能 | 夜間運行照明、喇叭 | ||||

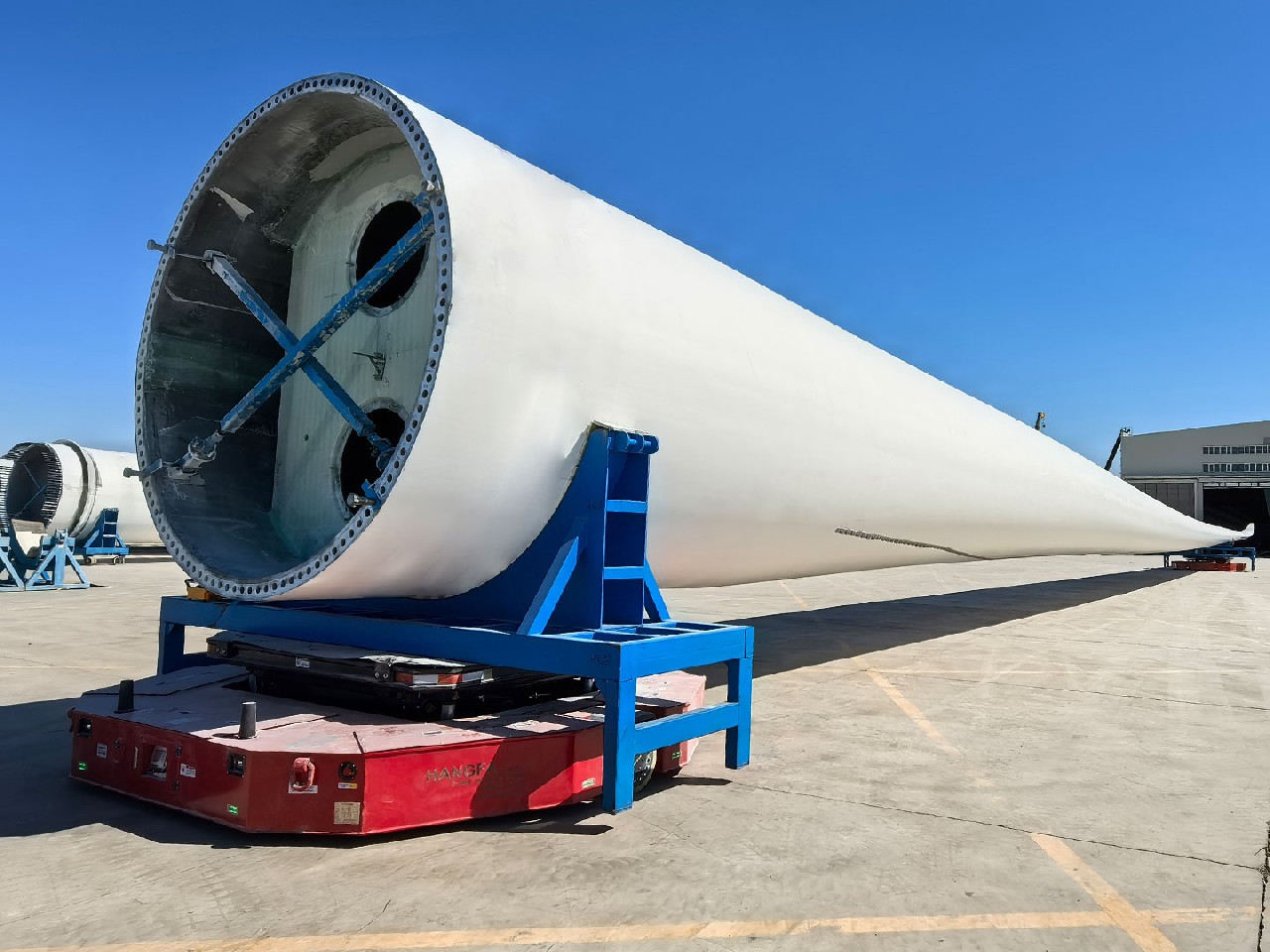

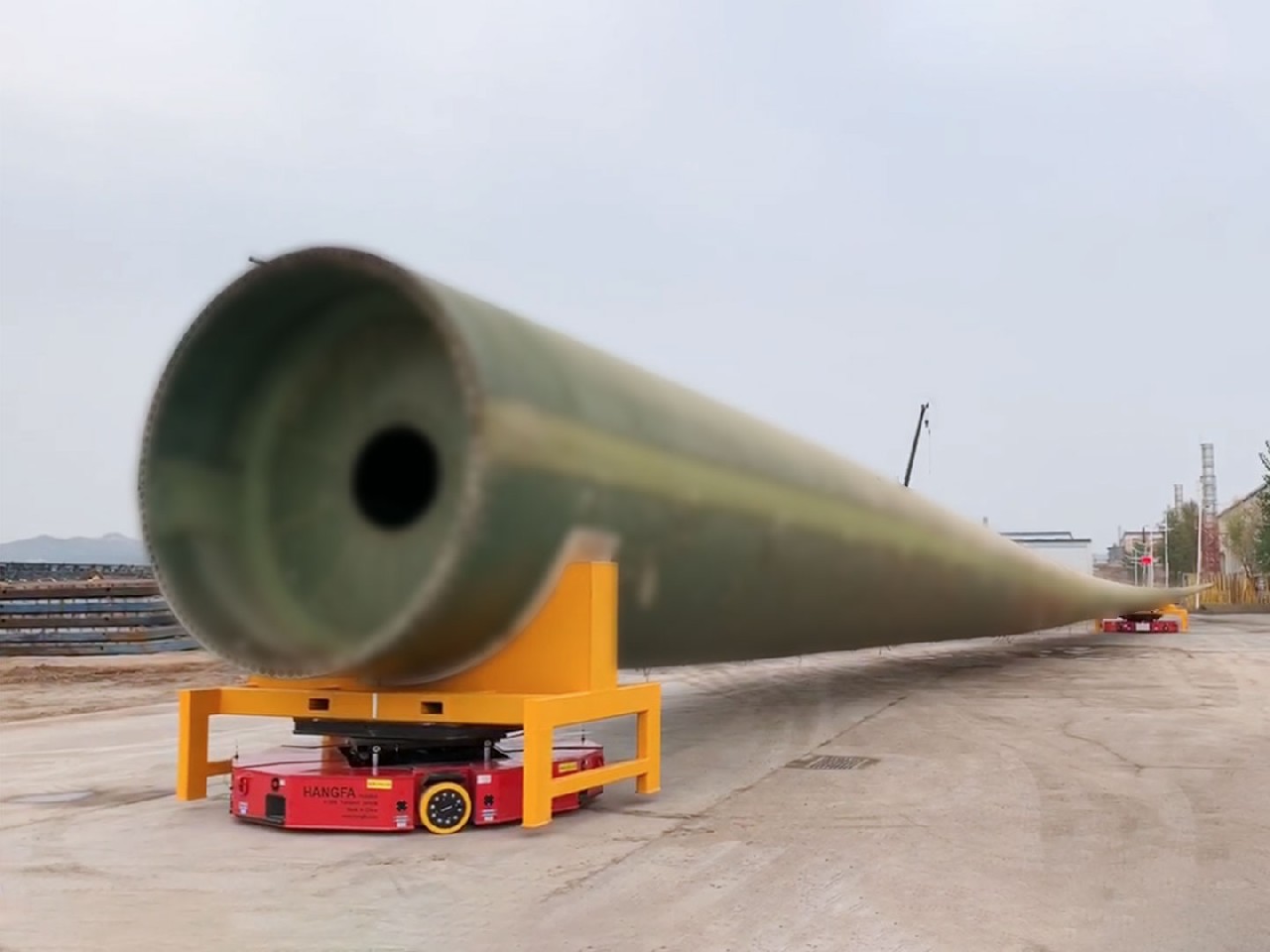

案例
Case
新聞
News-
2024/01/22 航發風電葉片運輸車，獲評國際先進
-
2023/09/25 行業定制 | 風電葉片轉運車
-

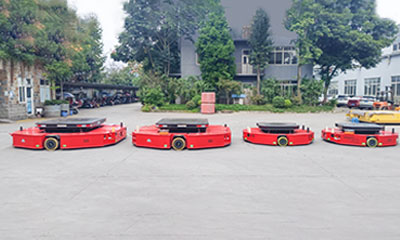

2023/07/24 行業應用 | 航發機器人重載AGV在風電行業的應用
-
